自動車用ケーブルハーネス

最新の車両には、これまで以上に多くの電子システムが搭載されています。照明システム、センサー、ダッシュボード、オーディオ システム、カメラ モジュール、ドア コントロール、シート システム、バッテリー接続、電源アクセサリ、および制御モジュールはすべて、安定した配線接続を必要とします。ハーネスが正しく設計または製造されていない場合、接続不良、電源供給の不安定、信号の中断、短絡、取り付けの困難、またはメンテナンスの問題の繰り返しが発生する可能性があります。

私たちの自動車用ハーネスアセンブリこのサービスは、車両の電源、信号、照明、センサー、制御、およびアクセサリの接続用にカスタマイズされた配線ソリューションを必要とする顧客向けに設計されています。このサービスは、顧客の図面、オリジナルのサンプル、コネクタ仕様、ピン配置要件、または設置ニーズに基づいて行うことができます。

お客様にとっての主な関心事は、ワイヤーが接続できるかどうかだけではありません。彼らは、コネクタが車両またはデバイスのインターフェースに適合するかどうか、端子の圧着が十分に強いかどうか、ワイヤの順序が正しいかどうか、ハーネスが熱、振動、湿気、摩耗に耐えられるかどうか、すべてのバッチが承認されたサンプルと一致するかどうかを知りたいと考えています。

信頼できるハーネス サプライヤーは、ワイヤ リストだけでなく、最終的なアプリケーション環境を理解している必要があります。車両内の場所が異なれば、要件も異なります。ダッシュボード ハーネスには、コンパクトな配線と明確なラベルが必要な場合があります。照明ハーネスには防水コネクタが必要な場合があります。ドアやシートのハーネスには柔軟性と、繰り返しの動きに対する保護が必要な場合があります。電源ハーネスには、適切なワイヤゲージとより強力な絶縁が必要な場合があります。

車両ケーブルプロジェクトで最も一般的な問題点の 1 つは、コネクタの不一致です。コネクタが車両インターフェース、センサー、照明ユニット、コントロールモジュール、バッテリーシステム、またはアクセサリーポートと一致しない場合、ハーネスを正しく取り付けることができません。コネクタの形状が似ていても、ピンの位置が間違っていたり、端子のロックが不十分であったりすると、電気的故障が発生する可能性があります。

端子の圧着も重要な要素です。圧着が弱いと、接触抵抗が高く、過熱、断続的な信号損失、開回路、または振動による故障が発生する可能性があります。自動車用途では、ワイヤが引っ張られたり、曲がったり、移動したり、温度変化にさらされたりする可能性があります。したがって、圧着品質とコネクタの安定性は慎重に管理する必要があります。

設置の利便性も重要です。お客様は多くの場合、車両内の特定の配線経路に適合するハーネスを必要とします。ワイヤの長さ、分岐位置、コネクタの方向、スリーブの種類、固定ポイント、およびラベルの位置はすべて、取り付け速度と配線精度に影響を与える可能性があります。ハーネスが短すぎたり、長すぎたり、ラベルが不十分であったり、配線が困難であったりすると、取り付け時間が長くなり、エラーのリスクが高まる可能性があります。

信頼できる自動車用ケーブル アセンブリこのプロセスは、ハーネスが最終使用に至る前に、顧客が取り付けエラーや電気的リスクを軽減するのに役立つはずです。これには、正確な配線、安定した圧着、適切な保護、明確なラベル付け、および完全な最終テストが必要です。

コネクタと端子の信頼性は、最終ハーネスの性能に直接影響します。多くの車両用途では、ハーネスは可動部品、照明システム、センサー、電源モジュール、または制御装置を接続します。接触が不安定な場合、車両システムに診断が難しい断続的な障害が発生する可能性があります。

良好な端子圧着は、導電性と機械的強度の両方を提供する必要があります。圧着が不十分であると、外からは問題ないように見えますが、引っ張ったり、振動したり、長期間使用したりすると失敗します。-嵌合が不十分な場合、接触が緩んだり、取り付けが困難になったり、信号が不安定になったりする可能性があるため、コネクタの挿入も確認する必要があります。

信頼性を向上させるために、製造では、必要に応じて、ワイヤの剥離長さ、端子の圧着高さ、圧着位置、ワイヤの挿入深さ、端子のロック、コネクタ ハウジングのアセンブリ、および最終的な引っ張り力テストを管理する必要があります。信号線の場合、ピン配列の精度が特に重要です。電源線の場合は、線径と接触抵抗を慎重に考慮する必要があります。

車両の電気システムは多くの場合、要求の厳しい環境で動作します。ハーネスは、照明アセンブリ、エンジン関連エリア、ドア、シート、ダッシュボード、シャーシ、バッテリー、センサー、カメラ、または外部付属品の近くに取り付けられる場合があります。{1}これらの領域には、熱、振動、曲げ、ほこり、湿気、油、機械的磨耗が含まれる場合があります。

このため、材料の選択は非常に重要です。用途に応じて、電線には耐熱性、耐摩耗性、柔軟性、絶縁強度、または防水保護が必要な場合があります。波形チューブ、編組スリーブ、PVC スリーブ、熱収縮チューブ、テープ包装、防水コネクタ、シーリング プラグ、ゴム製グロメットなどの保護材は、耐久性の向上に役立ちます。

多くの配線欠陥は目に見えないため、テストも重要です。ハーネスは正しく見えても、ピン配置が間違っていたり、接触不良、断線、短絡、圧着が弱かったり、ワイヤの長さが間違っていたりする場合があります。出荷前にテストを行うと、顧客側での取り付けの問題が軽減され、バッチ品質の信頼性が高まります。{2}}

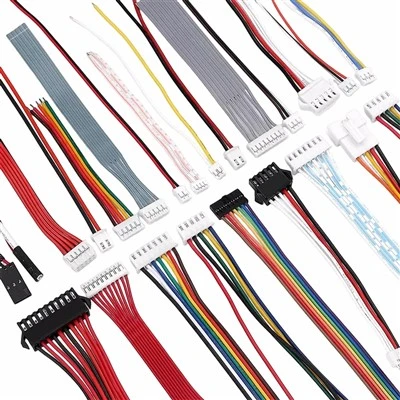

私たちの自動車用電気ハーネスこのサポートはサンプル開発、小ロット生産、大量生産に適しています。{0}サンプル段階で、ワイヤの長さ、コネクタの種類、ピン配置、配線、保護方法、電気的機能を確認できます。サンプルが承認された後、明確な製造記録は、後のバッチでの一貫性を維持するのに役立ちます。

品質管理はハーネスの製造プロセス全体をカバーする必要があります。これには、材料検査、ワイヤ切断、ストリッピング、端子圧着、コネクタ組立、スリーブ取り付け、ラベル貼付、電気試験、外観検査、および梱包が含まれます。

製造中、オペレータはワイヤの色、ワイヤ長、端子の位置、コネクタの方向、ラベル、スリーブが承認された図面またはサンプルと一致しているかどうかを確認する必要があります。最終検査では、ハーネスの電気接続、外観、保護材、コネクタの適合性、梱包状態をチェックする必要があります。

最終梱包は、輸送中にコネクタ、端子、ワイヤを保護する必要があります。複数の分岐や繊細なコネクタを備えたハーネスの場合、適切に束ねてラベルを付けると、取り付けが容易になり、取り扱いによる損傷が軽減されます。

最終的な目標は、正しく接続されるだけでなく、信頼性が高く、取り付けが簡単で、実際の自動車用途に適したハーネスを提供することです。
