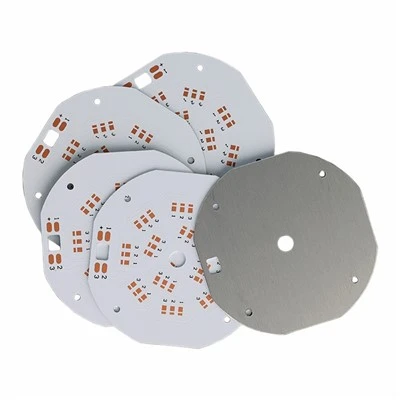

LED アルミニウム PCB

医療機器は小型化、スマート化、統合化が進んでおり、これにより PCB 構造、信頼性、信号の安定性、長期的な生産一貫性に対するより高い要件が求められています。{0}}多くのコンパクトな医療製品では、従来のリジッド PCB、ケーブル、コネクタはスペースを取りすぎたり、さらなる故障リスクをもたらしたりする可能性があります。リジッド-フレックス PCB テクノロジーは、リジッド基板セクションとフレキシブル回路領域を組み合わせ、回路を複雑な内部構造に適合させると同時に配線の複雑さを軽減し、接続の信頼性を向上させます。

当社は、患者監視装置、診断機器、ウェアラブル医療電子機器、ポータブル医療機器、医療センサー、制御モジュール、実験室機器、コンパクトな試験システムなどの医療機器向けのカスタム リジッド フレックス PCB ソリューションを提供しています。{0}開発中のお客様へカスタム リジッド-フレックス PCB プロトタイプ、主な懸念は、サンプルを製造できるかどうかだけでなく、その設計が実際の医療機器のテスト、組み立て、曲げ、信号伝送、および将来の量産をサポートできるかどうかです。

医療機器の顧客は通常、信頼性、トレーサビリティ、安定した信号性能、再現可能な品質を重視します。銅の亀裂、不十分なリジッドフレックス遷移、不安定なインピーダンス、弱いはんだ付け性、または材料の不一致などの小さな PCB の問題は、デバイスのパフォーマンスに影響を与えたり、検証が遅れたりする可能性があります。当社のサービスは、こうした顧客の問題点を中心に設計されており、プロジェクトが初期の設計レビューからプロトタイプのテスト、安定した生産に移行できるよう支援します。

省スペースは、医療機器メーカーがリジッドフレックス PCB ソリューションを選択する最も重要な理由の 1 つです。{0}ポータブルおよびウェアラブル医療機器は多くの場合、内部スペースが非常に限られています。従来のケーブル接続や複数のリジッド PCB では、製品が厚くなり、重くなり、組み立てが難しくなる可能性があります。

リジッド-フレックス PCB を使用すると、柔軟な領域を介してさまざまな剛性セクションを接続できるため、回路をデバイス構造に折りたたんだり曲げたりすることができます。これにより、追加のコネクタ、ケーブル、手動配線の必要性が軽減されます。ウェアラブル モニター、医療センサー、ハンドヘルド診断ツール、ポータブル ヘルスケア製品などの小型デバイスの場合、この構造は内部レイアウトの効率を向上させ、より小型の製品設計をサポートします。

お客様は、製品のサイズを小さくすると信頼性のリスクが高まるのではないかと心配することがよくあります。適切に設計された-リジッド-フレックス PCB は、コンパクトな構造と制御された電気接続および機械的サポートを組み合わせることで、この問題の解決に役立ちます。

コネクタは便利ですが、医療機器にリスクをもたらす可能性もあります。すべてのコネクタは、振動、動き、酸化、接触不良、組み立てミス、または長期にわたる磨耗により潜在的な故障点になる可能性があります。-コンパクトな医療用電子機器では、コネクタもスペースを取り、組み立てが複雑になります。

リジッド-フレックス PCB 設計は、フレキシブルな相互接続を回路に直接統合することでコネクタの使用量を削減します。これにより、信頼性が向上し、組み立て手順が削減され、最終製品がよりコンパクトになります。長期にわたる安定した動作が必要な医療機器の場合、コネクタの数が少ないほど、発生する可能性のある故障箇所が少なくなります。-

たとえば、患者監視デバイス、ポータブル診断モジュール、ウェアラブル医療製品では、多くの場合、確実に通信するために複数の機能セクションが必要です。統合されたリジッド-フレックス構造を使用すると、機械的接続の問題が軽減され、デバイス全体の安定性が向上します。

リジッド-フレックス トランジション エリアは、設計の最も重要な部分の 1 つです。ここは剛性セクションと柔軟セクションが交わる場所であり、適切に設計または製造されていない場合、応力集中点になる可能性があります。お客様は、この移行領域付近での亀裂、層間剥離、または断線を心配することがよくあります。

移行の信頼性を向上させるには、スタックアップ、カバーレイの設計、銅配線、接着構造、機械的サポートを慎重に検討する必要があります。{0}移行領域では、突然の構造変化や過度の曲げ応力を避ける必要があります。適切なレイアウトと製造管理は、耐久性を向上させ、隠れた故障リスクを軽減するのに役立ちます。

これは医療製品にとって特に重要です。最初のサンプル検査では欠陥が見つからなくても、組み立て、繰り返しの取り扱い、または長期間の使用後に問題が発生する可能性があるためです。-

多くの医療機器は、正確な信号収集、安定したデータ伝送、一貫した電気的性能に依存しています。診断機器、監視装置、医療センサー、実験器具には、低ノイズの信号経路、制御されたインピーダンス、機能モジュール間の信頼性の高い相互接続が必要な場合があります。-

リジッド-フレックス テクノロジーは、コネクタ関連の信号損失を軽減し、内部接続の整合性を向上させることで、安定した信号パフォーマンスをサポートします。-ただし、信号の安定性は、適切なスタックアップ設計、材料の選択、トレースの形状、インピーダンス要件、製造の一貫性に依存します。-

高密度または信号に敏感な医療用電子機器の場合、制御されたインピーダンス、微細な配線配線、層の配置、銅のバランスなどの設計要件を検討できます。-信頼性のあるリジッドフレックスPCB回路基板コンパクトな機械構造と安定した電気的性能の両方をサポートする必要があります。

材料のトレーサビリティは、医療機器の顧客にとって大きな懸念事項です。医療機器の設計が検証されると、顧客は通常、将来のバッチに向けて一貫した材料と管理された生産記録を求めます。適切なコミュニケーションなしに材料を変更すると、再検証の問題、アセンブリの差異、または信頼性の問題が発生する可能性があります。

プロジェクトの要件に応じて、材料管理とトレーサビリティをサポートします。一般的なリジッド-フレックス PCB 材料には、リジッド領域用の FR4 または高-} Tg FR4、フレキシブル部分用のポリイミド、曲げニーズに応じた RA 銅または ED 銅、フレックス回路保護用のカバーレイ、はんだ付け性を高めるための ENIG またはその他の表面仕上げが含まれます。

目標は、製品の信頼性、信号、曲げ、組み立て、コストの要件に適合する材料を選択することです。

医療機器の PCB プロジェクトには厳格な品質管理が不可欠です。お客様は、出荷前にリスクがどのように管理されているか、またボードがデバイスの検証や長期使用をサポートできるかどうかを知りたいと考えています。-品質検査では、電気的性能だけでなく、フレックスエリアの品質、遷移エリアの安定性、寸法精度、はんだ付け性、外観もカバーする必要があります。

当社の品質管理プロセスには、材料検査、内層検査、積層管理、穴あけおよびメッキ検査、カバーレイ位置合わせ検査、AOI検査、電気試験、寸法検査、表面仕上げ検査、および最終外観検査が含まれます。特別な要件がある場合は、インピーダンス試験、微小断面分析、または追加の検査レポートも手配できます。-

優れた品質管理により、お客様は検証リスクを軽減し、組み立て歩留まりを向上させ、繰り返し生産の信頼を維持することができます。



リジッド-フレックス PCB プロジェクトでは、多くのリスクが設計段階から始まるため、慎重なエンジニアリング レビューが必要です。設計は電気的には正しくても、製造が困難であったり、曲げや組み立て時に信頼性が低い場合があります。 DFM レビューは、生産を開始する前にこれらのリスクを特定するのに役立ちます。



当社の DFM レビューでは、スタックアップ構造、曲げ半径、リジッド フレックス トランジション、トレース ルーティング、ビア配置、銅バランス、カバーレイ開口部、はんだマスク要件、表面仕上げの選択、インピーダンス要件、アセンブリ関連のリスクを確認できます。-これは、再設計の遅れがテスト スケジュールや製品の検証に影響を与える可能性がある医療機器プロジェクトに特に役立ちます。

をご利用のお客様へリジッド-フレックス PCB プロトタイピング サービス初期のエンジニアリング フィードバックは、最初のビルドの成功率を向上させ、後の本番環境のためのより良い基盤を構築するのに役立ちます。{0}

医療機器プロジェクトは、多くの場合、プロトタイプのテスト、エンジニアリング検証、パイロット生産、大量生産を経て進められます。プロトタイプの段階では、お客様は通常、機械的フィット、曲げ性能、信号機能、および組み立ての実現可能性に焦点を当てます。パイロット生産中は、プロセスの再現性とバッチ品質がより重要になります。大量生産では、顧客は一貫性、トレーサビリティ、配送の安定性、長期供給を重視します。-

サンプル開発から量産まで一貫してお客様をサポ​​ートいたします。材料要件、積み重ねの詳細、検査基準、エンジニアリング記録を明確に保つことで、お客様が試作から量産への移行リスクを軽減できるよう支援します。{1}

見積もりを迅速に行うために、お客様はガーバー ファイル、層数、リジッド{0}}フレックス スタック-、材料要件、曲げ半径、銅の厚さ、表面仕上げ、数量、インピーダンス要件、テストのニーズ、最終的なアプリケーションの詳細を提供できます。
